SF-SOT23-6A烧录座

更新：2021/7/8 16:33:24 点击：

产品品牌：硕飞 SFLY
产品型号： SF-SOT23-6A
相关下载：

产品介绍

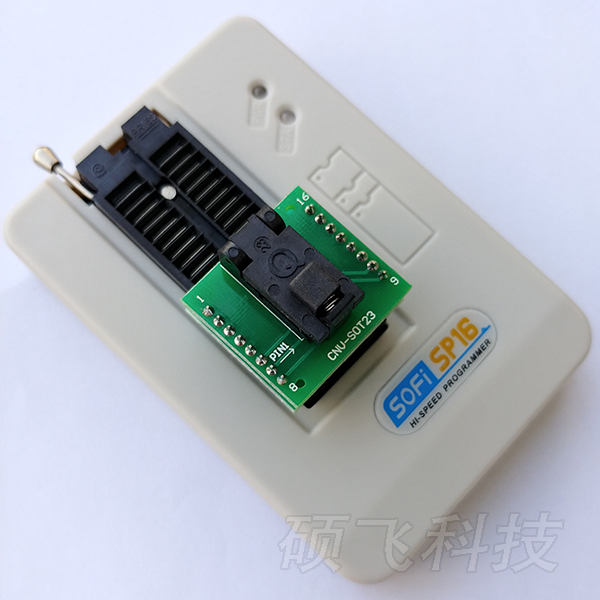

产品用途： 烧录座，编程座、测试座，对SOT23，SOT23-5、SOT23-6的IC芯片进行烧写、测试。适用于硕飞SP16/SP20系列编程器及其他各种通用型编程器。

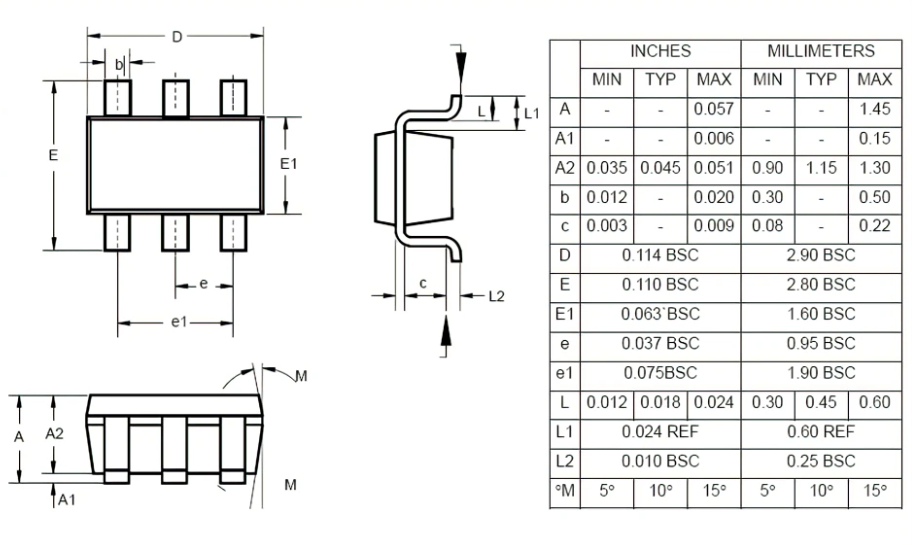

适用封装： SOT23，SOT23-5、SOT23-6，引脚间距0.95mm

烧录座型号：SF-SOT23-6A

测试座型号： 499-P44-10
测试座品牌： Wells

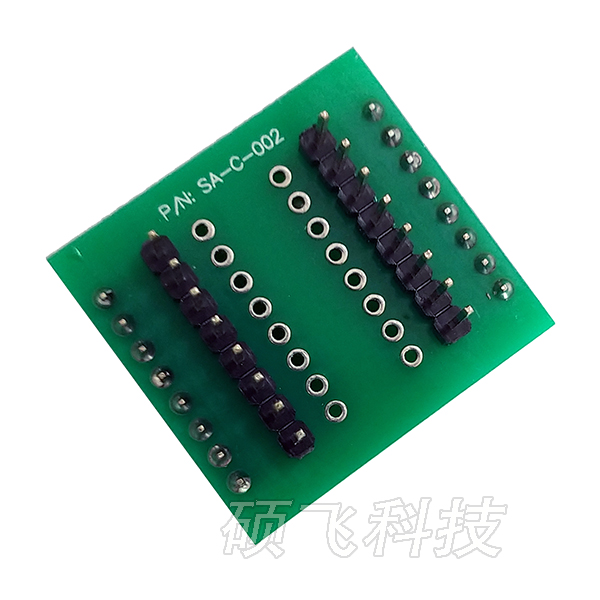

特点： SOT23，SOT23-5、SOT23-6 转DIP16，底板引出为双列直插镀金排针，引脚间距2.54mm（100mil），宽度7.62mm（300mil）
排针和芯片引脚的对应关系：排针6/7/8脚分别芯片的1/2/3脚，排针9/10/11脚分别接芯片的4/5/6脚，其余排针均为空脚

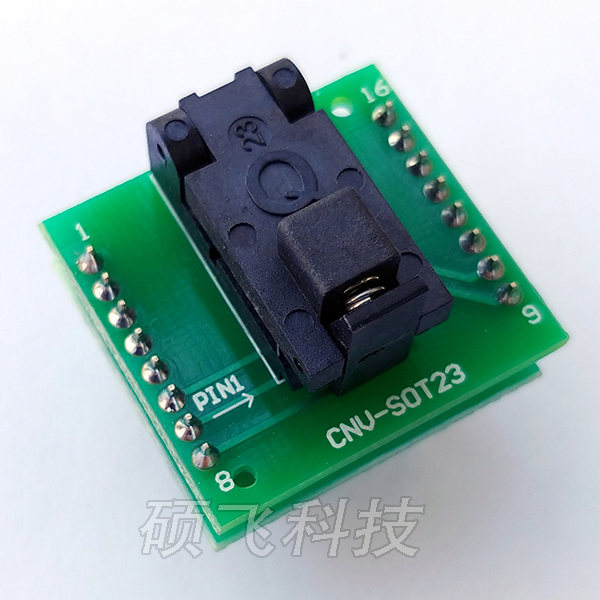

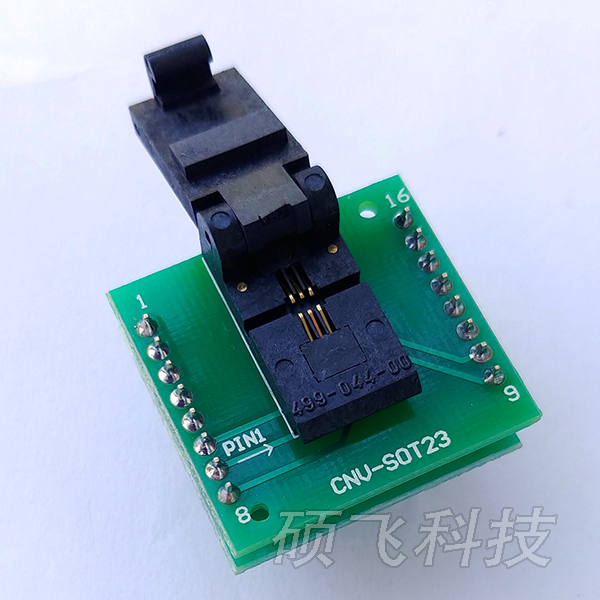

产品图片：
