ICE52F仿真器

更新：2015/11/13 6:37:09 点击：

产品品牌： SFLY 硕飞
产品型号： ICE52F
相关下载：
软件下载使用手册下载

产品介绍

ICE52F仿真器是深圳硕飞科技有限公司在广受好评的ICE52B仿真器基础上最新研发的增强型USB2.0接口51单片机仿真器，仿真不占用用户任何资源，可极速单步，完全真实仿真标准8051/8052单片机的所有功能，可仿真部分单片机的增强型功能。除了强大的仿真功能，独特的ISP下载功能可以支持51系列和AVR系列单片机的ISP下载编程。ICE52F仿真器的多项创新功能和技术，在同行业千元级以下产品中处于领先地位，具有非凡的性价比，是工程师开发单片机产品，专科院校教学，个人学习单片机最理想的工具。

功能特点

创新功能

●采用硕飞科技自主开发的Keil仿真驱动协议，可以与Keil开发环境完美接合，并实现了真正的USB2.0接口通讯，无需任何设置操作。其他千元级以下的仿真器以及使用SST公版程序的简易仿真器均使用MON51驱动协议，只能使用串口，有些产品使用了USB转串口芯片(虽然也是USB口通讯，但本质还是串口)，速度慢, 需手动设置端口号和波特率；

●支持软件复位, 无需手动复位硬件。仿真器内部无跳线、开关、按钮, 通过仿真驱动程序即可进行连续代码下载与仿真操作；

●采用微型置入式仿真适配头，插入时紧贴用户板，并可以自由选择内部默认晶振或者外部目标板1-40M晶振(不存在只能使用几种固定内置晶振的局限)。另外，相比传统的排线连接方式，由于没有引出的地址线和数据线，可以有效地减少运行中的干扰，避免仿真时出现莫名其妙的故障；

●独家集成ISP下载功能，首创支持Keil的Flash Download功能(可以直接在keil中实现对51系列芯片的ISP下载编程)。如配合自主开发的专业的编程控制软件SFISP，可以支持AT89S/AVR系列单片机芯片的ISP下载编程，此功能将在产品开发和学习过程中给您带来极大的便利；

●免装驱动，即插即用，支持winxp，win7/win10(32位/64位）；

●主控芯片采用32位ARM芯片，支持固件自动升级；

●支持3.3V/5V双电压；

●主机带有缓冲隔离芯片，有效保护主控芯片不因异常操作损坏；

●CPU控制的高灵敏过载与短路智能保护功能。如出现意外短路，可以立即切断电源并闪烁LED报警，有效保护仿真器硬件和计算机USB口。

特色功能
●USB2.0接口(真正的USB接口，非USB转串口)；

●极速代码下载，单步运行如飞，与HOOKS等千元以上级别的专业仿真器的仿真速度无差异；
●可仿真ATMEL, WINBOND, DALLAS, INTEL, SST, PHILIPS等所有兼容51与52单片机；
●不占资源，特别是不占用IO端口、串口和定时器等重要资源，可完全真实仿真单片机所有端口特性；
●支持脱机运行，这时仿真头就相当于目标板上烧好的一片芯片,可以更加真实的运行，而且下次上电时仍可运行上次下载的程序；
●支持标准的仿真操作，如全速，单步，跨步运行，断点的设置/禁用/取消，寄存器与变量查看；
●支持运行中暂停(夭折)功能；
●可仿真双DPTR, PCA, ALE禁用, SPI接口, 片内768字节扩展RAM等增强型51单片机资源；
●高达63K的代码仿真空间, 支持外部64K扩展RAM仿真；
●使用Flash循环技术，用户完全不用担心Flash日久烧坏的问题；

●精致小巧塑料外壳（尺寸102x71x23mm），使用携带非常方便。

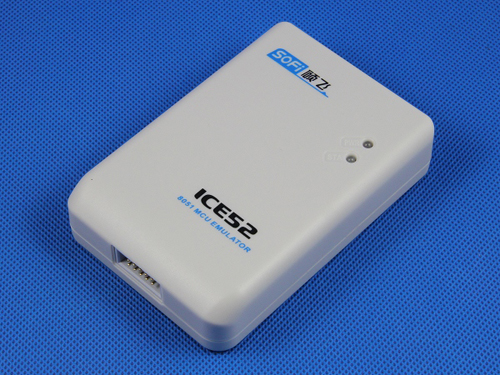

仿真器小巧精致外观

人性化设计的仿真头，针脚可轻松更换，没有断针的后顾之忧

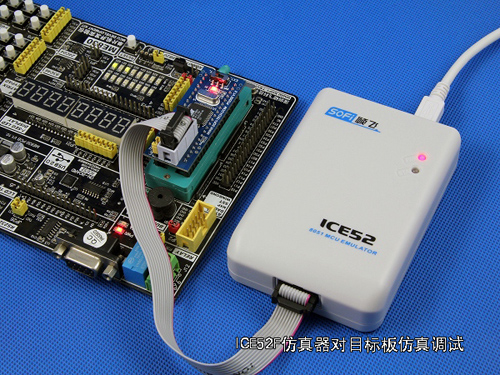

仿真目标板示意图：

ISP下载功能简介

ICE52F除了具有专业的仿真功能，还独家集成有ISP下载功能，可以直接支持在keil软件和硕飞下载软件“SFISP”中下载程序到单片机芯片。

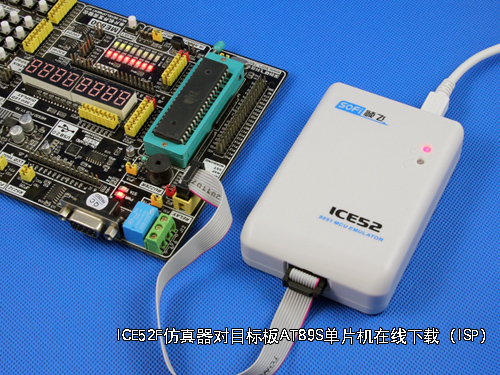

ISP下载硬件连接示意图：

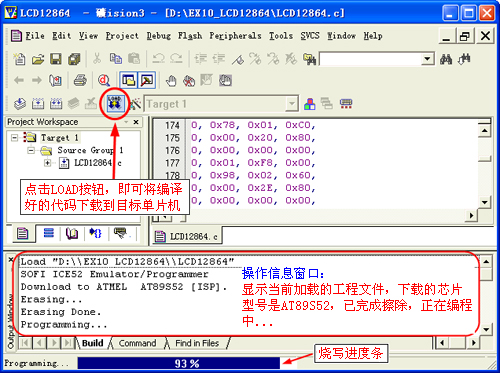

在Keil中实现对AT89S系列单片机的ISP下载（ICE52F具有集成在Keil软件的下载功能，可以在Keil软件中完成从源程序编辑、编译、仿真、芯片烧写等全部过程，无需在开发软件和烧写软件之间频繁切换，此功能非常适合产品开发阶段调试程序）

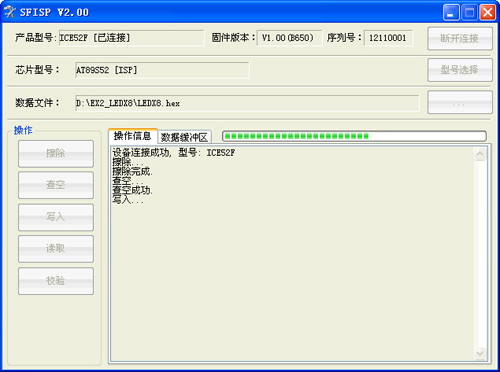

配合硕飞开发的“SFISP”下载软件，还可以支持AT89S5x系列和AVR系列单片机的ISP下载。

ISP支持器件列表

器件厂商	器件型号
ATMEL	AT89S51 AT89S52 AT89S53 AT89S8252 ATmega8515 ATmega8515 ATmega16 ATmega16L ATmega88V ATmega88P

仿真器功能对比表

对比项	硕飞ICE52F仿真器	其他千元级以下仿真器	SST公版简易仿真器
串口占用	不占用	不占用	占用
定时器占用	不占用	不占用	占用
堆栈占用	2字节	2字节	9字节
脱机运行	支持(自动处理)	支持(需手动设置)	不支持
Keil驱动协议^(注2)	SFICE52.DLL(硕飞自主开发)	MON51.DLL	MON51.DLL
通讯接口	真正的USB2.0接口，速度快，免装驱动，无需任何设置操作	串口或USB转串口(使用一片CP2102或者类似芯片，本质仍然是串口）,速度慢, 需手动设置端口号和波特率
复位再运行^(注3)	支持	不支持(需再次下载)
夭折功能(运行中暂停)	支持	支持	支持(但占用串口中断向量, 并影响全速运行实效)
断点数量	19+1	10	9+1
单步运行速度^(注1)	极速(<0.1s @11MHz)	100ms左右	超慢
仿真空间	63K	63K	63K
Keil Flash Download^(注4)	支持 (支持ATMEL的51系列芯片)	不支持	不支持
ISP下载^(注4)	ICE52F可支持(支持AT89S及AVR系列单片机的ISP下载编程)	不支持	不支持
注1: 运行速度基于目标晶振11.0591MHz 进行测试，视不同的晶振以及具体情况会稍有不同。注2: 硕飞科技自主开发的Keil仿真驱动协议,功能相比于MON51.DLL有较大的突破，例如：更改通讯接口为真正的USB口,支持Keil Flash Download功能，支持软件复位，增加断点数量等等。注3: 复位再运行是指在仿真器运行过程中, 用户按下复位按钮之后, 可以再次进行全速/单步/跨步运行操作。其他业余仿真器必须重新下载代码(再次下载代码需要在KEIL中退出仿真状态之后, 再进入，比较麻烦), 否则无法正常运行。注4: ICE52F仿真器集成有独特的ISP下载功能，可以直接在keil中实现对AT89S系列芯片进行ISP下载编程，此功能通过点击Keil 的Flash Download按钮执行，此功能在开发阶段非常方便和实用，无需在开发软件和烧写软件之间频繁切换。如果配合硕飞专门开发的SFISP软件，可以支持AT89S系列和AVR系列单片机的ISP下载。
